Jungtys

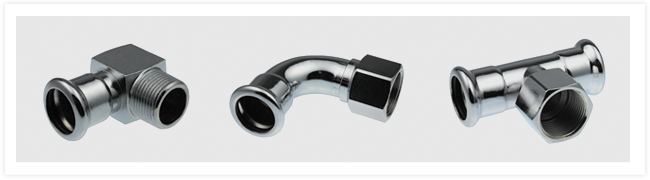

Jungtys gali turėti užpresuojamus galus su tarpine O-Ring arba užpresuojamus galus ir galus su vidiniais ir išoriniais sriegiais pagal EN 10226-1:

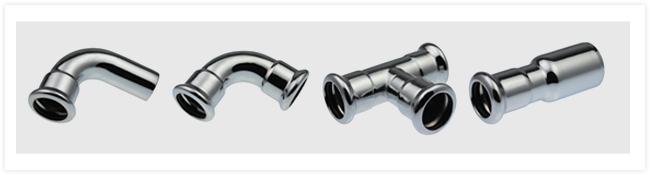

  • alkūnės ir trišakiai, sujungimo elementai,

  • jungtys su sriegiais GI ir GV bei presuojamos jungtys,

  • maišytuvų prijungimo ir santechnikos elementai.

Jungtys yra gaminamos iš chromo-nikelio-molibdeno plieno Nr. 1.4404, AISI 316L.



Tarpinės (O-Ring)

Jungtys Press sistemoje KAN-therm Inox ir KAN-therm Steel standartiškai komplektuojamos su tarpinėmis O-Ring, pagamintomis iš EPDM kaučiuko, atitinkančio PN-EN 681-1 reikalavimus. Ypatingais atvejais atskirai yra komplektuojamos tarpinės O-Ring Viton.

Šių sandarinimo elementų darbiniai parametrai ir panaudojimas yra nurodyti lentelėje:

Medžiaga

Spalva

Darbo parametrai

Panaudojimas



EPDM kaučiukas

juodas

maks. darbinis slėgis:

16 barų

darbinė temp.: -35°C iki 135°C

trumpalaikė: 150°C

sistemos:

centrinio šildymo

šalto ir karšto geriamo vandens sistemos,

hidrantų sistemos

su glikolio tirpalais

suspausto oro (be tepalų)



FPM/Viton kaučiukas

žalias

max. working pressure:

maks. darbinis slėgis:

9 barų

darbinė temp.: -20°C iki 175°C

trumpalaikė: 190°C

sistemos:

saulės

suspausto oro

dyzelinis kuras

degalų sistemos

su augaliniais aliejais

FPM / Viton fluoro guma pilkas

max.  working pressure: 9 bar

darbinė temp.: -20 °C do 175 °C

trumpalaikė: 190 °C

sistemos:

- vandens garai

- skersmenys: 15-54 mm





Visos KAN-therm Inox sistemos jungtys, kurių skersmuo yra 12-108 mm, turi funkciją LBP (nesandarių sujungimų signalizavimas - LBP- Leak Before Press).

12-54 mm skersmenims šią funkciją vykdo specialios konstrukcijos tarpinės O-Ring. Dėl specialių gubrelių O-Ring LBP užtikrina optimalią sujungimų kontrolę sandarumo bandymo metu. Todėl nesudėtingai galima rasti visus nesandarius sujungimus.



Skersmenims virš 54mm LBP funkciją atlieka atitinkamos konstrukcijos jungtis (ovalo formos).







Sistemoje KAN-therm Steel naudojamų tarpinių O-Ring patvarumas buvo patikrintas DVGW institute. Bandymų rezultatai rodo, kad jų patvarumo užtenka ne mažiau kaip 50 metų.
