KAN-therm: Jungtys



Jungtys

Presuojamos sistemos KAN-therm Inox Sprinkler jungtys yra pagamintos iš nerūdijančio plieno, medžiagos nr. 1.4404 pagal EN 10088. Jungtys turi sandarinimo žiedus (O-Ring) pagamintus iš EPDM kaučiuko. DN20 - 50 jungčių žiedai O-Ring turi nesandarių sujungimų signalizavimo funkciją LBP (Leak Before Press). Jungčių skersmuo nuo DN20 iki DN100.

Jungtys gali turėti užpresuojamus galus su sandarinimo žiedu O-Ring arba užpresuojamus galus ir galus su vidiniais ir išoriniais sriegiais pagal LST-EN10226-1:

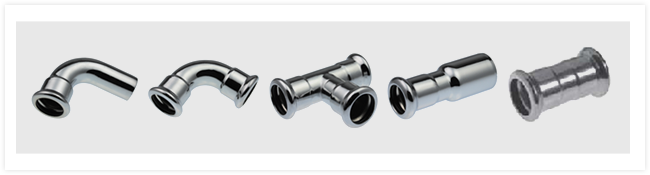

  • alkūnės ir trišakiai, sujungimo elementai,

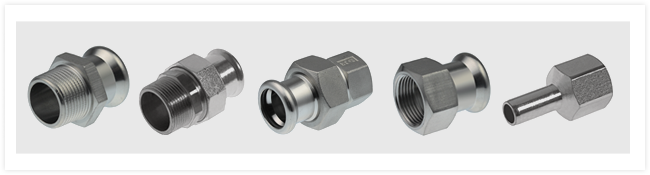

  • jungtys su sriegiais GI ir GV bei presuojamos jungtys,

  • pajungimo prie prietaisų,

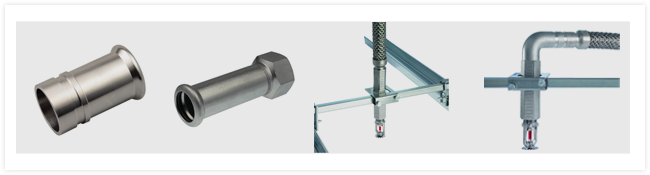

  • specialios paskirties jungtys.



Tarpinės (O-Ring)

Ssistemos KAN-therm Inox Sprinkler „Press“ jungtys standartiškai turi žiedus O-Ring, pagamintus iš EPDM kaučiuko, atitinkančio LST-EN 681-1 reikalavimus.

Šių sandarinimo elementų darbiniai parametrai ir panaudojimas yra nurodyti lentelėje:

Medžiaga

EPDM LBP (DN20-DN50) EPDM (DN76,1-DN108)

Spalva

juodas juodas

Padengimas

be silikono teflono pagrindu

be silikono teflono pagrindu

Temp. min./maks.

-35°C iki + 135°C

nuo - 35°C iki +135°C

Maks. trumpalaikė darbinė temp.

150°C  120°C

Maks. darbinis slėgis

16 barų (priklausomai nuo skersmens – patikrinkite konkrečios sistemos KAN-therm Sprinkler naudojimo sąlygas) 16 barų (priklausomai nuo skersmens – patikrinkite konkrečios sistemos KAN-therm Sprinkler naudojimo sąlygas)

Panaudojimas

šlapios ir sausos sprinklerinės gaisro gesinimo sistemos

šlapios ir sausos sprinklerinės gaisro gesinimo sistemos

Visos sistemos KAN-therm Inox jungtys, kurių skersmuo yra 22-108 mm, turi funkciją LBP (nesandarių sujungimų signalizavimas - LBP- Leak Before Press).

22-54 mm skersmenims šią funkciją vykdo specialios konstrukcijos žiedai O-Ring. Dėl specialių gūbrelių O-Ring LBP užtikrina optimalią sujungimų kontrolę slėgio bandymo metu. Todėl nesudėtingai galima rasti visus nesandarius sujungimus.



Skersmenims virš 54 mm LBP funkciją atlieka atitinkamos konstrukcijos jungtis (ovalo formos).
