Jungimo technika

Pagrindinis vamzdžių ir jungčių sujungimo metodas sistemai KAN-therm Push Platinium yra užtraukimo technika, užtraukiant žalvarinį žiedą. Elementai montuojami, uždedant praplėstą vamzdžio galą ant jungties ir po to užtraukiant žalvarinį žiedą. Vamzdžio medžiaga yra įspaudžiama į jungtį, todėl sujungimas yra sandarinamas visame jungties paviršiuje – tai garantuoja tobulą sistemos sandarumą ir patvarumą. Naudojant šią techniką nereikia jokių papildomų sandarinimo elementų pvz. žiedų O-Ring. Ji taip pat turi dar vieną privalumą – yra visiškai atspari montavimo klaidoms.

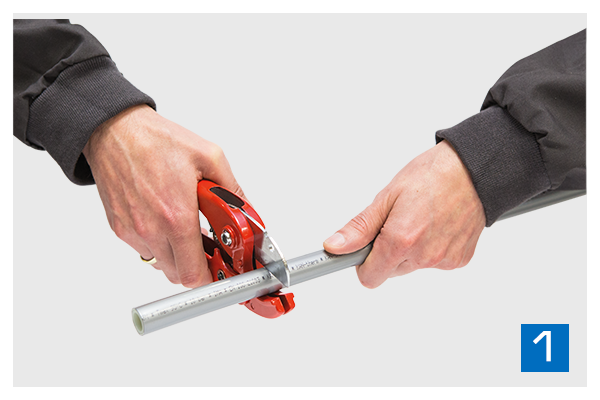

1. Žirklių pagalba nupjauti norimą daugiasluoksnio vamzdžio PE-Xc/Al/PE-HD Platinum ilgį. Pjauti reikia statmenai vamzdžio ašiai. DĖMESIO!!! - Pjovimui galima naudoti tik aštrius, nesugadintus įrankius.

2. Žiedą užmauti ant vamzdžio taip, kad galas su nusklembta briauna būtų nukreiptas į jungties pusę. Žiedo skersmuo turi atitikti vamzdžio skersmenį.

















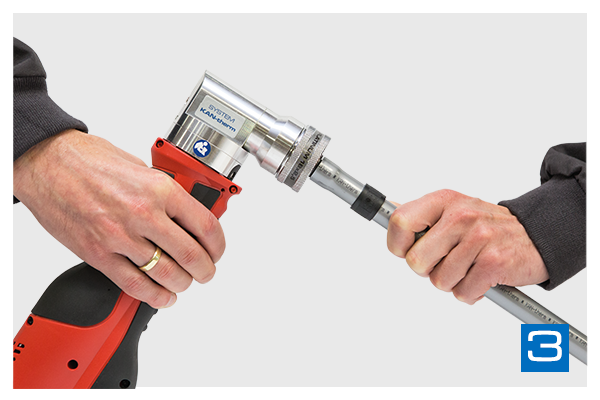

3. Rankiniu arba akumuliatoriniu vamzdžių plėstuvu išplėsti vamzdį. Abiem atvejais vamzdžio plėtimą atlikti trimis etapais. Pirmi du plėtimai daliniai, pasukant plėstuvą 30° ir 15° kampu vamzdžio atžvilgiu. Trečias plėtimas pilnas. DĖMESIO!!! - Vamzdžio plėtimo metu būtina naudoti Push Platinum plėtimo galvutes.

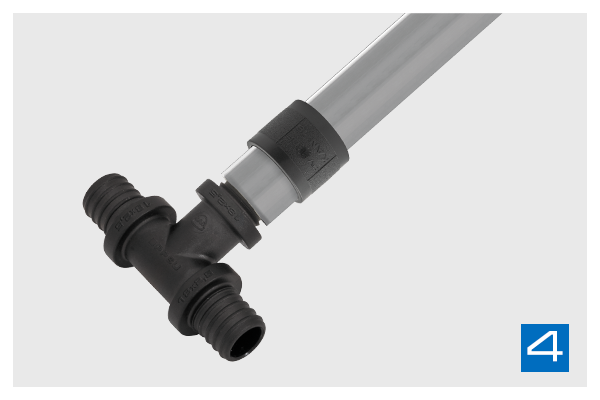

4. Įstumti jungtį į vamzdį iki paskutinio detalės rantelio.

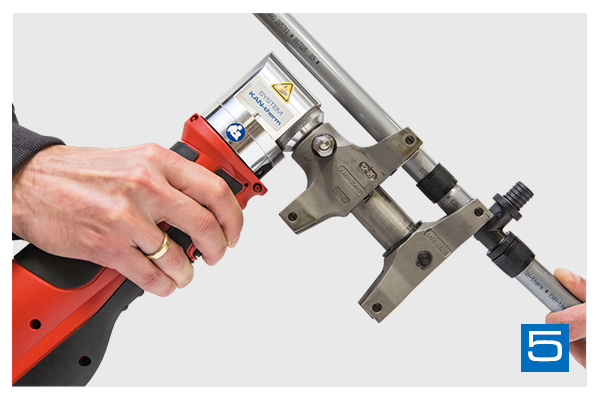

5. Žiedą užtraukti naudojant rankinį, akumuliatorinį arba hidraulinį presavimo įrankį. Jungtys gali būti fiksuojamos tik už flanšų. Draudžiama vienu metu užtraukti du žiedus.

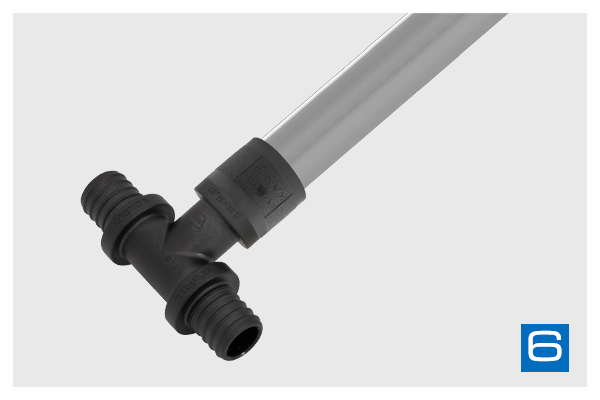

6. Užtraukiant žiedą ant jungties, reikia stebėti montavimo procesą ir nutraukti jį vos žiedas pasieks jungties flanšą. Sujungimas yra paruoštas sandarumo bandymui.



















Kad fasoninės detalės nebūtų perdaug apkrautos lenkimo jėga, nerekomenduojama lenkti vamzdžių atstumu, mažesniu negu 10 išorinių skersmenų nuo jungties.
