KAN-therm Rail System

Sistema KAN-therm Rail – tai kompleksinė santechninė sistema skirta montuoti:

  • grindinio šildymo ir vėsinimo sistemas
  • sieninio šildymo ir vėsinimo sistemas
  • lauko teritorijų šildymo ir vėsinimo sistemas

Pagrindinis šios sistemos elementas yra profiliai Rail, prie kurių tvirtinami vamzdžiai. Profiliai gali būti tvirtinami tiesiai prie pagrindo arba klijuojami klijavimo juosta prie putų polistireno plokščių su plėvele KAN-therm. Sistema KAN-therm Rail puikiai tinka sieninio šildymo sistemoms.

Grindinio arba sieninio šildymo KAN-therm Rail sistemos montavimo metu yra naudojami:

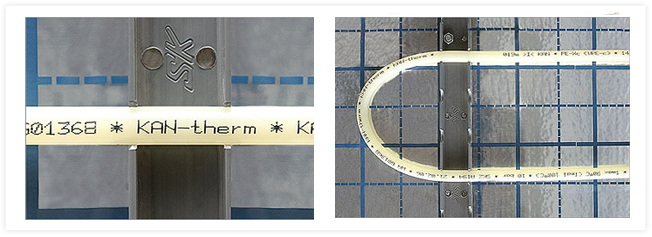

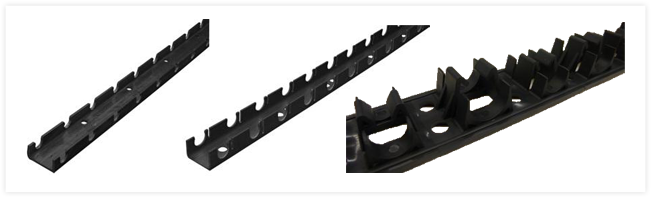

  • plastikiniai profiliai, prie kurių yra tvirtinami šildymo vamzdžiai. Priklausomai nuo profilio konstrukcijos jie gali būti skirtingų ilgių – nuo 0,2 m iki 3 m.

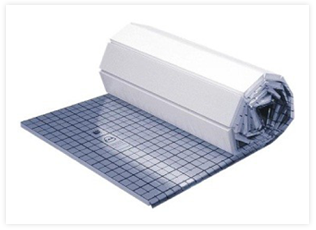

  • putu polistireno plokštės su plėvele, storis 20 mm, 30 mm ir 50 mm,

  • plastikiniai polietileniniai vamzdžiai PE-Xc, PE-RT, PE-RT Blue Floor arba daugiasluoksniai vamzdžiai PE-RT/Al/PE-HD, PE-RT/Al/PE-RT, kurių skersmuo Ø12 - Ø25 mm,

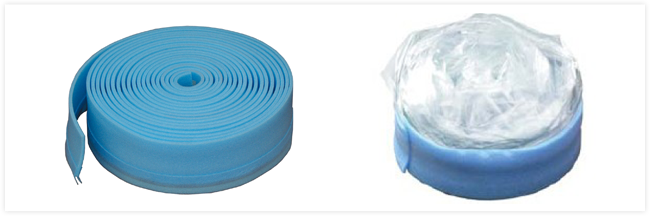

  • pakraščių juosta su įpjova arba su įpjova ir apsaugine plėvele,

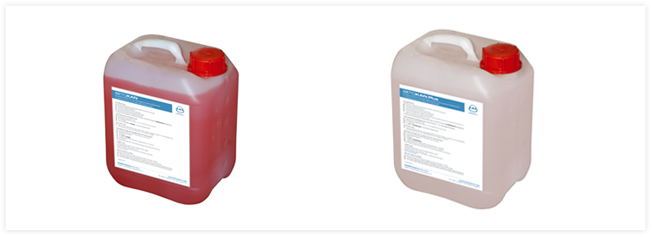

  • betono plastifikatorius „BETOKAN“ arba „BETOKAN Plus“,

  • plokštuminio šildymo kolektoriai ir siurblių grupės,

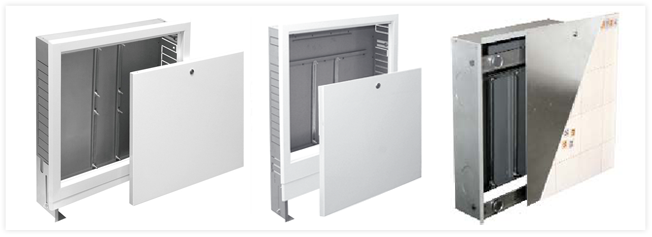

  • virštinkinės, potinkinės arba skirtos dengti plytelėmis kolektorinės spintelės.

Grindinio šildymo KAN-therm Rail sistemos montavimas

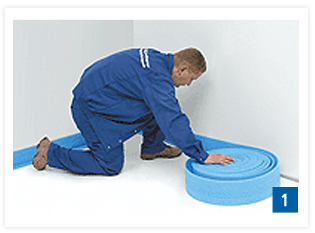

1. Grindinio šildymo matavimas – pirmiausia reikia išvynioti pakraščių juostą prie visų patalpos sienų ir kitų pastato konstrukcijų.

2. Grindinio šildymo matavimas – toliau išdėstyti putų polistireno su plėvele plokštes ir plėvelės kraštais uždengti šalia esančias putų polistireno plokštes.

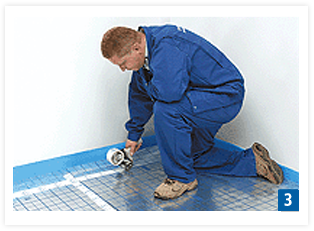

3. Grindinio šildymo matavimas – putų polistireno plokštes reikia suklijuoti klijavimo juosta. Tai užtikrins geresnę izoliaciją iš betono pusės. Panašiai reikia padaryti su plėvele, esančia ant pakraščių juostos. Putų polistirolio plokštes reikia uždengti plėvele ir suklijuoti klijavimo juosta.

4. Grindinio šildymo matavimas – prie putų polistireno plokščių klijavimo juostos pagalba yra pritvirtinami profiliai. Vamzdis įdedamas į specialias Rail profilyje esančias vietas.

5. Sieninio šildymo montavimas – plastikiniai profiliai yra tvirtinami prie sienų, naudojant montavimo įvores. Į specialias prie sienos pritvirtintame profilyje Rail esančias vietas įspraudžiamas vamzdis.

6. Sieninio šildymo montavimas.

Išdėsčius vamzdžius, pajungus juos prie kolektoriaus ir atlikus sandarumo bandymą, galima pradėti grindų liejimo darbus, panaudojant betono plastifikatorių „BETOKAN“ arba „BETOKAN Plus“ (priklausomai nuo numatyto grindų storio). Jei yra montuojamas sieninis šildymas, tai vamzdžiai yra pridengiami plonu tinko sluoksniu – būtina naudoti tinkus skirtus sieniniam šildymui.
