KAN-therm: KAN-therm TBS System



KAN-therm TBS System

Sistema KAN-therm TBS – tai kompleksinė santechninė sistema skirta montuoti:

  • grindinio šildymo ir vėsinimo sistemas
  • sieninio šildymo ir vėsinimo sistemas

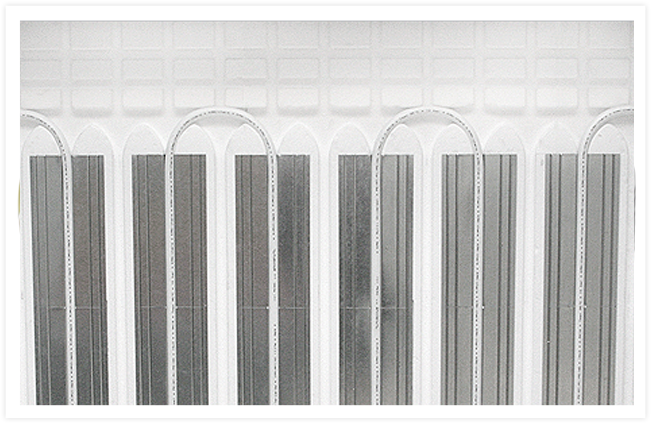

KAN-therm TBS (sausas metodas) – tai sistema, kurioje vamzdžiai yra klojami metaliniuose profiliuose įspaudžiamuose į specialias putų polistireno plokštes. Šildymo elementams rekomenduojame suteikti meandro formą. Išdėsčius TBS plokštes ir vamzdžius, viską reikia uždengti PE plėvele, kuri apsaugos sistemą ir sumažins galimo konstrukcijos terminio judėjimo skleidžiamą garsą. Tada klojamos dengiamosios sauso tinko plokštės. Sistema naudojama montuojant grindines bei sienines šildymo ir vėsinimo sistemas ant medinių perdangų konstrukcijų, naudojant medžiagas sausai statybai.



















Sistemą KAN-therm TBS sudaro:

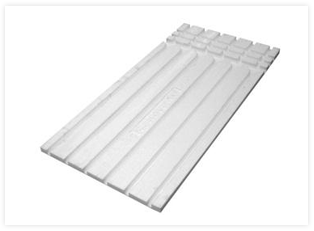

  • specialios profiliuotos 25 mm storio putų polistireno plokštės TBS,

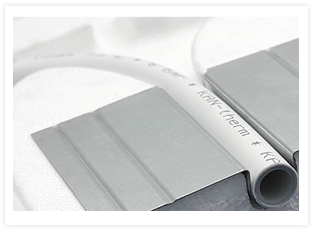

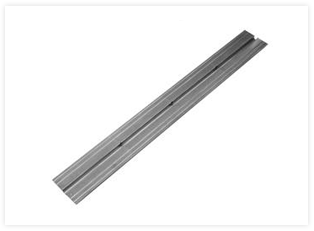

  • metaliniai profiliai,

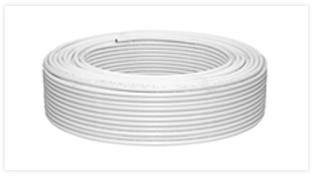

  • daugiasluoksniai Ø16 mm skersmens plastikiniai vamzdžiai PE-RT/Al/PE-HD arba PE-RT/Al/PE-RT,

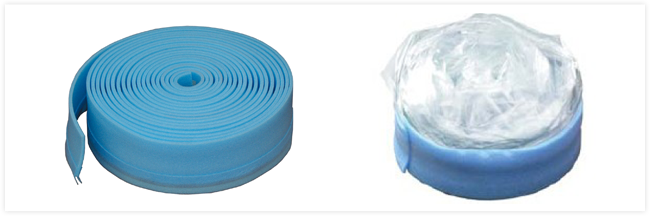

  • pakraščių juosta su įpjova arba su įpjova ir apsaugine plėvele,

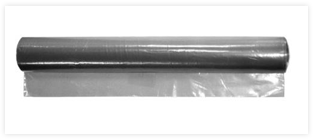

  • PE plėvelė rolone,

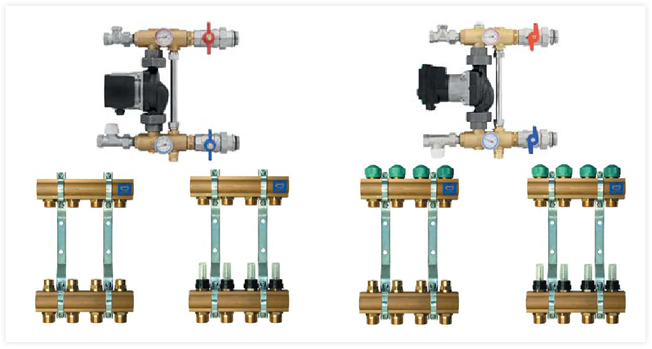

  • kolektoriai ir siurblių grupės, naudojami plokštuminio šildymo ir vėsinimo sistemose (grindiniai ir sieniniai),

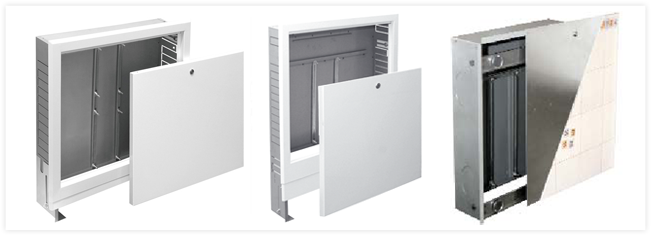

  • virštinkinės, potinkinės arba skirtos dengti plytelėmis kolektorinės spintelės.



Grindinio šildymo KAN-therm sistemos montavimo pavyzdys.

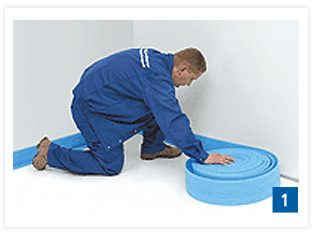

1. Pirmiausia reikia išvynioti pakraščių juostą prie visų patalpos sienų ir kitų statybinių konstrukcijų.

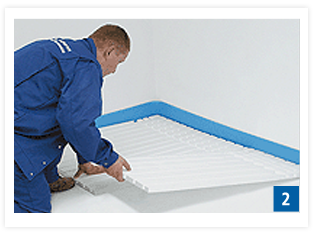

2. Po to išdėstomos polistirolo putų plokštės TBS.

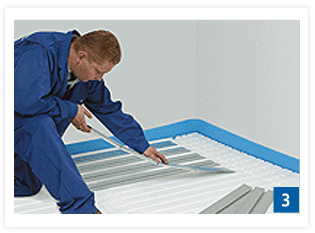

3. Į išdėstytas putų polistireno plokštes įdedami metaliniai profiliai.

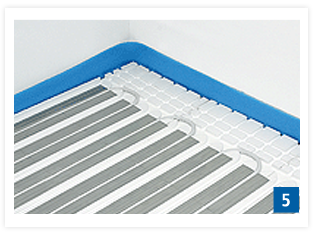

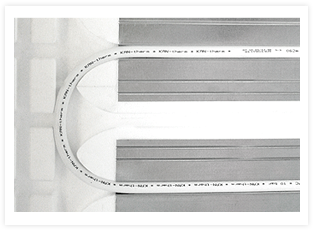

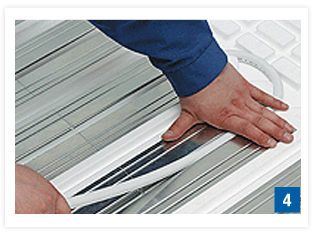

4. Į metalinius profilius įspaudžiami vamzdžiai.



















5. Ant vamzdžių yra išvyniojama PE plėvelė. Tuomet galima pradėti kloti sauso tinko plokštes.
