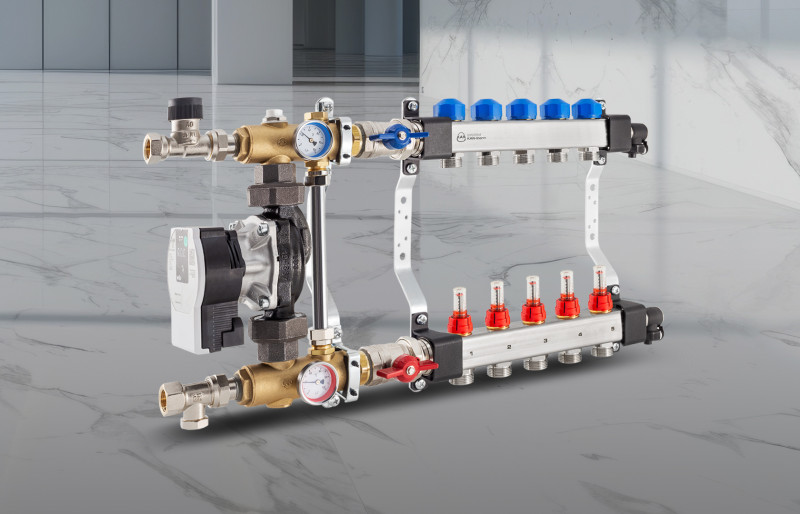

Siurblių grupė skirta grindiniam šildymui - kas tai yra ir kaip ji veikia?

Siurblių grupė skirta grindiniam šildymui - kas tai yra ir kaip ji veikia?

Lead: Kolektoriaus ir siurblio grupė - kaip jas derinti ir kada naudoti? Viską sužinosite toliau pateiktame straipsnyje.

Trumpai:

  • Siurblių grupė naudojama sistemose, kuriose yra aukštos temperatūros šilumos šaltinis, pavyzdžiui, dujinis katilas.
  • Siurblių grupė sumaišo tiekiamą karštą vandenį su atvėsintu vandeniu, grįžtančiu iš paviršinio šildymo sistemos.
  • Nuo ZR ir ZT vožtuvų priklauso maišymo laipsnis.

KAN-therm vietinės siurblio sumaišymo sistemos veikimas – paaiškinimas

Sistema sumaišo tiekiamą (iš šilumos šaltinio) ir grįžtamą (iš plokštuminio šildymo kontūrų) vandenį. Dalį vandens, kurio temperatūra yra tinkama plokštuminiam šildymui, sumaišymo siurblys perduoda į plokštuminio šildymo kolektorių, likusią dalį, per ZR reguliavimo vožtuvą į sistemos padavimo linijos grįžtamąjį vamzdyną.

ZR ir ZT vožtuvai - kam jie skirti?

Tinkamas sumaišymo laipsnis pasiekiamas reguliuojant ZR reguliavimo vožtuvo nustatymus. Į maišymo įrenginį tiekiamas vanduo prieš maišymą praeina pro termostatinį vožtuvą ZT, kurį galima valdyti galvute su kontaktiniu jutikliu, įrengta ant kolektorių grupės, tiekiančios vandenį į šildymo kontūrą, sijos. Vožtuvo dėka galima nustatyti pastovią temperatūrą, apsaugančią nuo perkaitimo (neleidžia plokštuminei sistemai padidinti temperatūrą labiau, nei nustatyta).

Grindų temperatūros kontrolė - kaip ji veikia?

Plokštuminio šildymo galia reguliuojama termostatiniais vožtuvais, kurie yra montuojami ant kolektoriaus sijos ir valdomi elektrinėmis pavaromis, sujungtomis su kambario termostatais. Sistemoje įrengta apvedimo linija (by-pass) su reguliavimo vožtuvu, kuri apsaugo siurblį vienu metu užsidarant visiems vožtuvams ant tiekimo ir grąžinimo kolektoriaus ir visiems plokštuminio šildymo kontūrams (pvz. vienu metu užsidarant visoms ant kolektoriaus termostatinių vožtuvų pavaroms).

Siurblių grupė ir šilumos šaltinis

Šios sistemos neveikia tinkamai su žemos temperatūros šildymo šaltiniais, pvz. kondensaciniais katilais. Minimali reikalaujama sistemos tiekimo temperatūra (kad būtų užtikrinta tinkama vandens temperatūra sumaišius) yra 60 °C. Dėl šios priežasties mes rekomenduojame naudoti siurblio maišymo sistemas, pagrįstas trieigiais termostatiniais vožtuvais, kad veiktų su žemos temperatūros šildymo šaltiniais.

Pastovaus darbinio tūrio siurblių grupės, taip pat kolektoriai turintys integruotą USFP ir USVP serijų maišymo sistemą, plokštuminio šildymo sistemoms leidžia dirbti iki 10 kontūrų (maksimali šiluminė apkrova iki 15 kW).

Siurblio grupės valdymas su termostatiniu trieigiu vožtuvu

Iš šilumos šaltinio karštas vanduo tiekiamas į šildymo sistemą per trieigį termostatinį vožtuvą ir taip pat iš grįžimo plokštuminio šildymo kontūrų (grįžtamoji sija), tokiu būdu sumaišant ir sumažinant kolektoriaus tiekimo sijos tiekiamo vandens temperatūrą (grindinio šildymo tiekimo sija). Vandens cirkuliaciją užtikrina siurblys. Vanduo grįžta į sistemą per grįžtamojo vamzdžio vamzdį.

Kaip nustatyti grindinio šildymo temperatūrą 3-eigio vožtuvo sistemoje?

Tinkama terpės temperatūra po maišymo pasiekiama pakeitus trieigio termostatinio vožtuvo nustatymą. Kai elektrinės pavaros yra sumontuotos ant visų kolektoriaus atšakų, valdymo bloke turėtų būti modulis, kuris išjungia siurblį, kai visos atšakos yra uždarytos. Arba vieną kolektoriaus atšaką galima palikti be automatinio valdymo. Tai apsaugos siurblį nuo vandens pumpavimo į uždarą sistemą.

Siurblių grupė su termostatiniu 3-eigiu vožtuvu - teisingas prijungimas

Būtina atkreipti dėmesį į teisingą siurblio grupės prijungimą prie likusios sistemos. Trieigis maišymo vožtuvas turi būti prijungtas prie šildymo sistemos tiekimo vamzdžio (tiekimo linijos), o grįžtamoji jungtis ties išėjimu į sistemą - prie grįžtamojo vamzdžio. Įrengiant ilgesnes šakotines sistemas, siurblio grupės įėjime gali prireikti papildomo droselinio vožtuvo.

Termostatinio sumaišymo vožtuvo reguliavimas – lentelė

Norėdami sumaišyti norimą temperatūrą, nuimkite plastikinį apsauginį trieigio vožtuvo dangtelį (užfiksuojamas) ir pasirinkite tinkamą vožtuvo nustatymą:

Nustatymas

Vandens temperatūra po sumaišymo su ATM 363

Vandens temperatūra po sumaišymo su ATM 361 ir ATM 561

1

35 °C

20 °C

2

44 °C

25 °C

3

48 °C

30 °C

4

51 °C

34 °C

5

57 °C

38 °C

6

60 °C

43 °C

Temperatūros vertės pateikiamos ± 2 °C tikslumu.

Šio tipo siurblių grupėms tiekiami trieigiai termostatiniai vožtuvai su dviem skirtingomis Kv vertėmis (1,6 ir 2,5):

  • Siurblių grupėms su trieigiu termostatiniu vožtuvu, kurio Kv = 1,6, turi būti naudojamas mažoms sistemoms (iki 6 šildymo kontūrų, kurių šilumos apkrova yra iki 7,5 kW).
  • Didesnėse sistemose gali būti naudojamos siurblių grupės su trieigiu termostatiniu vožtuvu, kurio Kv = 2,5 (iki 12 šildymo kontūrų, kurių šilumos apkrova yra iki 15 kW).
