KAN-therm InoxFlow – dabar galite daugiau!

Kolektorius yra pagrindinis elementas paskirstantis šilumą arba vėsą patalpose. Jis naudojamas tiek radiatorinėse, tiek plokštuminio (grindinio, sieninio, lubinio) šildymo arba aušinimo sistemose, tiek karšto ir šalto vandens tiekimo sistemose. Semdamasi įkvėpimo iš kelių dešimčių metų patirties, šiais metais „KAN“ įmonė savo pasiūloje pristato visiškai naują šių gaminių liniją, kurios pagrindas yra 1.4301 rūšies nerūdijančio plieno sijos.

Didžiuojamės galėdami Jums pristatyti „KAN-therm InoxFlow“.

Nauja gamybos technologija ir didesnio vidinio skersmens nerūdijančio plieno profilio naudojimas kolektorių gamyboje, lyginant su žalvarinės konstrukcijos kolektoriais leidžia išgauti beveik dvigubai geresnias „KAN-therm InoxFlow“ kolektorių hidraulines savybes.




Išnaudokite „KAN-therm InoxFlow“ potencialą

Geresnės hidraulinės savybės

Naudojant aukštos kokybės nerūdijantį plieną, pakeitus kolektorių konstrukciją ir padidinus kolektorių sijos skersmenį iki 1 ¼”, „KAN-therm InoxFlow“ kolektorių hidraulinis našumas tapo didesnis daugiau nei 1,5 karto, lyginant su žalvarinės konstrukcijos kolektoriais. Tai reiškia, kad naudojant „KAN-therm InoxFlow“ kolektorius, galima aptarnauti didesnį grindinio šildymo kilpų skaičių.



Graph 1 Maximum flow rate through the manifold beam



Rūpinimasis sveikata

Nerūdijantis plienas, palyginti su žalvariu, yra atsparesnis chlorido jonams ištirpusiems vandenyje. Eliminuojama galimybė migruoti nepageidaujamiems elementams (pvz., švinui) iš žemos kokybės metalų lydinių į geriamąjį vandenį, o tai reiškia aukštesnę higieną ir saugumą.



Modernus dizainas

Kolektorių dizainas yra ne tik aukštos estetikos, bet ir patogus montavimui. Paduodamo ir grįžtamo srauto pajungimo vietos yra pažymėtos specialiu žymėjimu, o tai leis išvengti bet kokių klaidų montuojant įrenginius.

Be to, naudojant specialiai sukurtus plastikiniu laikiklius su elastomero antgaliais, kurie slopina kolektoriaus sijų vibraciją, mūsų kolektoriai netrukdys net jautriausioms ausims.



Lazerinis sijų ženklinimas

KAN-therm“ logotipas yra produkto originalumo ir kokybės užtikrinimo garantija

Lengvas patalpų identifikavimas

Kolektoriaus atšakos numeruotos lazeriniu būdu, o lipdukas, skirtas atšakų aprašymui, priklijuojamas spintelės viduje.



Kolektoriaus apdaila

Moderni, elegantiška kolektoriaus apdaila yra papildomas visų „InoxFlow“ kolektorių elementas, kuris apsaugos visus kolektoriaus prijungimo elementus, valdymo automatikos elektros laidus, bei pagerins estetinį vaizdą.


Visų „KAN-therm InoxFlow“ kolektorių sijos profiliui taikoma 10 metų garantija, o 2 metų garantija taikoma reguliavimo elementams, automatikos elementams ir siurbliui.



Plati pasiūla visoms paskirtims

Platus naujų „KAN-therm InoxFlow“ kolektorių asortimentas, 100% atitinka žalvarinės konstrukcijos kolektorių asortimentą, o ateityje žalvarinės konstrukcijos kolektoriai bus pakeisti naujais „InoxFlow“ kolektoriais. Siekdami lengviau identifikuoti „InoxFlow“ kolektorių modelius, jų paskirtį bei komplektaciją, įvedame naują jų aprašymo raidėmis sistemą. Pirmoji raidė nustato pritaikymą, antroji apibrėžia viršutinės sijos komplektaciją, trečioji – apatinės sijos komplektaciją, o paskutinioji raidė informuoja mus apie papildomus komplektuojančius elementus.


R - kolektoriai radiatorinėms šildymo sistemoms arba geriamojo vandens sistemoms

KAN-therm InoxFlow“ RBB serijos kolektorius (1 nuotrauka) su G½” vidiniais sriegiais atšakoms, bei nuorinimo vožtuvui . Kita konstrukcija tai RNN serija (2 nuotrauka), kolektorius komplektuojamas su euro jungtimis G ¾”, bei ½”sriegiu viršutinėje sijų. Trečias „KAN-therm InoxFlow“ kolektoriaus variantas tai RVV serija (3 nuotrauka), kurioje yra nipeliai G ¾” bei srauto uždarymo kiekvienoje atšakoje. Naudojant šią konstrukciją galime visiškai uždaryti tam tikrą norimą atšką ar atšakas.

1 nuotrauka - RBB serija: kolektorius su vidiniais sriegiais ½"
2 nuotrauka - RNN serija: kolektorius su nipeliais ¾”
nuotrauka - RVV series: manifolds with ¾" nipples and shut-off valves

U – kolektoriai plokštuminio (grindinio, sieninio arba lubinio) šildymui/aušinimui

Kompleksinis „KAN-therm InoxFlow“ pasiūlymas apima tiek atskirus kolektorius, tiek kolektorius su integruota siurblio grupe. Priklausomai nuo komplektacijos, mes siūlome keletą variantų. Žemiau išsamiai aprašome kiekvieną seriją.

InoxFlow kolektoriai skirti plokštuminėms šildymo arba vėsinimo sistemoms gali dirbti sistemose užpildytose glikolio tirpalu, kurio koncentracija net iki 50%. Patikimų srauto matuoklių naudojimas garantuoja galimybę tiksliai valdyti srautą atšakose.

InoxFlow“ kolektoriai be siurblio grupės

Tarp „InoxFlow“ kolektorių be siurblio grupės galime rasti konstrukcijas su reguliavimo vožtuvais ir srauto matuokliais, kiekvienoje iš šių kontrukcijų yra trys modeliai.

V – kolektoriai su reguliavimo vožtuvais

UVN serija (4 nuotrauka) tai kolektorius, komplektuojamas tik su rankinio reguliavimo vožtuvais. Sudėtingesnis šios konstrukcijos variantas yra UVS serijos kolektorius (5 nuotrauka) su reguliavimo vožtuvais bei pavarų vožtuvais. UVST serijoje (6 nuotrauka) rasime reguliavimo vožtuvus, pavarų vožtuvus, išleidimo ir nuorinimo ventilį, bei sandarinimo akles vienoje kolektoriaus sijos pusėje.

Kolektoriams su reguliavimo vožtuvais, norint pakeisti vožtuvo nustatymą, tai galime padaryti naudodami šešiakampį raktą. Tai puikus pasirinkimas jei norime apsisaugoti nuo nepageidaujamo kolektoriaus srautų išderinimo viešai prieinamose vietose.


4 nuotrauka UVN serija: kolektorius su reguliavimo vožtuvais
5 nuotrauka UVS serija: kolektorius su reguliavimo vožtuvais ir pavarų vožtuvais
6 nuotrauka UVST serija: kolektoriai su reguliavimo vožtuvais ir pavarų vožtuvais bei nuorinimo ventiliais



F – kolektoriai su srauto matuokliais

Tai yra populiariausios konstrukcijos, kolektoriai rinkoje. InoxFlow kolektoriuose naudojami srauto matuokliai turi tikslaus hidraulinio reguliavimo (reikiamo srauto nustatymo) galimybę 0-2,5l/min. diapazone. Standartiškai, pakavimo metu, kolektorių sijos su srauto matuokliais yra apsukamos, kad srauto matuokliai žiūrėtų žemyn, tai apsaugo srauto matuoklius nuo mechaninių pažeidimų transportavimo metu. Tačiau, dėl tinkamos sijos konstrukcijos, montuojant KAN-therm InoxFlow kolektorių pakanka atlaisvinti plastikinio laikiklio varžtus, kad būtų galima atstatyti teisingą sijos su srauto matuokliais padėtį.

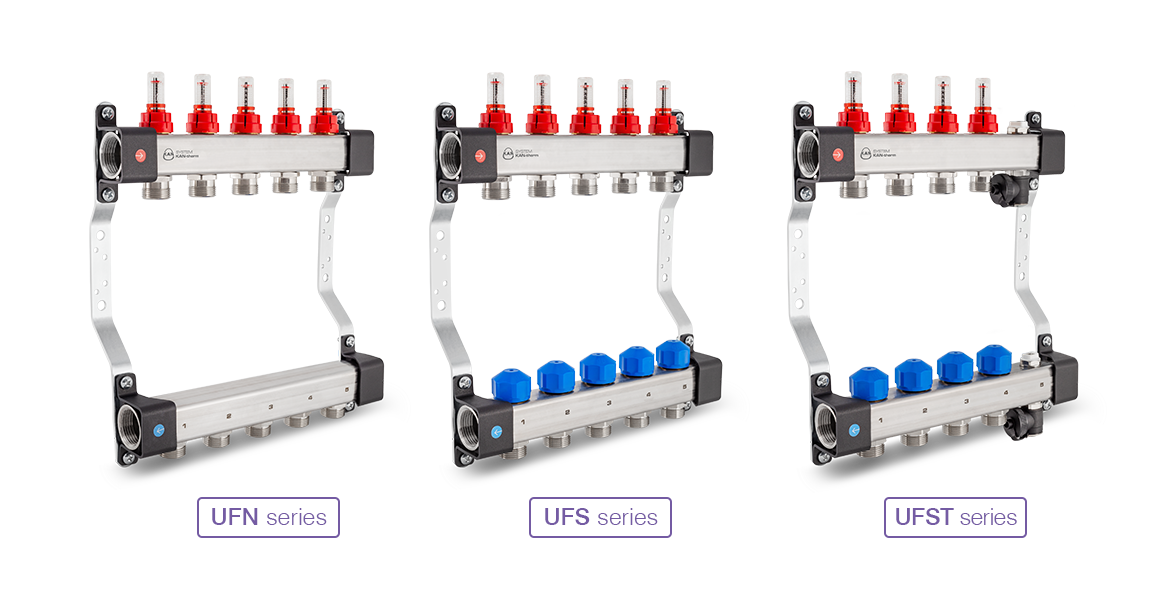

Siūlome 3 modelius: UFN serijos (7 nuotrauka) variantą tik su srauto matuokliais, sudėtingesnę UFS seriją (8 nuotrauka) su srauto matuokliais ir pavarų vožtuvais bei gausiausios komplektacijos UFST serijos (9 nuotrauka) variantą su srauto matuokliais, pavarų vožtuvais, nuorinimo ir išleidimo ventiliais, bei sandarinimo aklėmis vienoje kolektoriaus sijos pusėje.



7 nuotrauka UFN serija: kolektorius su srauto matuokliais
8 nuotrauka UFS serija: kolektoriai su srauto matuokliais ir pavarų vožtuvais
9 nuotrauka UFST serija: kolektoriai su srauto matuokliais ir pavarų vožtuvais bei nuorinimo ventiliu.



U..P - kolektoriai su interuotomis siurblio grupemis

Šis dviejų funkcijų kolektorių tipas yra labai populiarus sprendimas mišriųjų sistemų atveju – sujungiant radiatorinį šildymą  su grindiniu, sieniniu arba lubiniu šildymu. (žematemperatūriu).

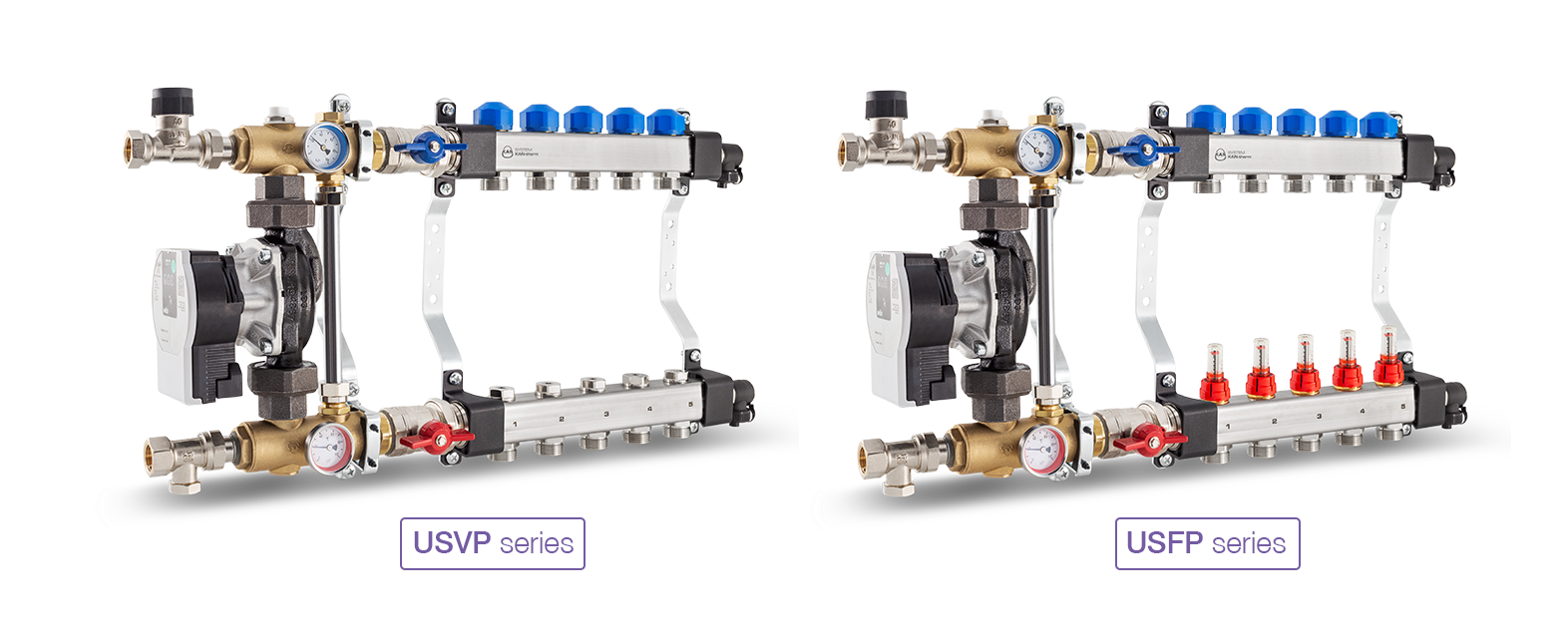

USVP serija (10 nuotrauka) su reguliavimo vožtuvais bei USFP serija (11 nuotrauka) su srauto matuokliais. Abiejose serijose standartinę komplektaciją sudaro pavarų vožtuvai, nuorinimo ir išleidimo ventiliai sumontuoti kolektoriaus sijų galuose bei pati siurblio grupė.

10 nuotrauka USVP serija: kolektorius su reguliavimo vožtuvais, pavarų vožtuvais bei siurblio grupe su elektroniniu siurbliu.
11 nuotrauka USFP serija: kolektorius su srauto matuokliais, pavarų vožtuvais bei siurblio grupe su elektroniniu siurbliu.







   UVN UFN UVS UFS   UVST UFST UFST max series
